W nowoczesnych kompleksach handlowych, wieżowcach, zakładach produkcyjnych i podstacjach optymalizacja przestrzeni często wymaga od inżynierów elektryków umieszczenia głównej rozdzielni niskiego napięcia w piwnicy. Jednak taka konfiguracja prowadzi do częstego pytania:Czy w piwnicy można bezpiecznie zamontować rozdzielnice i szafy rozdzielcze niskiego napięcia?
Techniczna odpowiedź brzmiTak, ale jest to wysoce warunkowe. W przeciwieństwie do standardowych instalacji na poziomie gruntu, środowisko piwniczne stwarza poważne wyzwania środowiskowe – przede wszystkim wilgotność, słabą naturalną wentylację i ryzyko przedostania się wody.
Jako certyfikowane Krajowe Przedsiębiorstwo High-Tech specjalizujące się w dystrybucji energii od ponad 20 lat,Zhejiang Gangheng Electric Company Limited (GangHeng)produkuje rozdzielnice niskiego napięcia posiadające badania typu, zaprojektowane tak, aby sprostać rygorystycznym wymaganiom środowiskowym. Poniżej znajduje się przewodnik inżynieryjny dotyczący obowiązkowych wymagań i doboru wyposażenia dla instalacji rozdzielnic w piwnicach.
1. Wyzwania środowiskowe i inżynieryjne środki zaradcze
Aby bezpiecznie obsługiwać wysokowydajne rozdzielnice niskiego napięcia, npGCK, MNS lub GGDtypów w środowisku podziemnym, w projekcie infrastruktury należy uwzględnić kilka kluczowych środków łagodzących.
A. Kontrola wilgoci i korozji
Piwnice są naturalnie podatne na wysoką wilgotność względną (>70%). Wysoka wilgotność przyspiesza utlenianie szyn miedzianych, pogarsza właściwości dielektryczne izolacji powietrznej i degraduje elementy obwodów sterujących.
Rozwiązanie:Rozdzielnice instalowane w piwnicach muszą być wyposażone w wewnętrzne grzejniki sterowane za pomocą automatycznych higrostatów. Obudowy rozdzielnic GangHeng są produkowane przy użyciu precyzyjnych maszyn do wykrawania i cięcia laserowego CNC, co zapewnia wąskie tolerancje i bezszwowe uszczelnienie. Ponadto szyny zbiorcze poddawane są galwanizacji, aby zapobiec korozji powierzchni.
B. Wybór stopnia ochrony IP
Ze względu na ryzyko kapania skroplin z rur napowietrznych lub przedostawania się ich przez ściany piwnic, surowo zabrania się stosowania standardowych paneli typu otwartego.
Rozwiązanie:Sprzęt musi posiadać odpowiedni stopień ochrony IP. W przypadku zastosowań w piwnicy minimalna ocena wynosiIP3X lub IP4Xzaleca się zapobiegać przedostawaniu się ciał obcych i pionowych kropel wody do pomieszczeń pod napięciem.
C. Zapobieganie powodziom i podwyższone piwnice
Absolutnie najgorszym scenariuszem dla podstacji podziemnej jest gromadzenie się wody w wyniku ulewnych opadów lub awarii instalacji wodno-kanalizacyjnej.
Rozwiązanie:Szaf rozdzielczych nie wolno nigdy ustawiać bezpośrednio na surowej podłodze piwnicy. Należy je zamontować przynajmniej na podwyższonym cokole betonowym (ceownik stalowy).100 mm do 300 mmpowyżej poziomu wykończonej podłogi, aby odizolować sprzęt od niewielkiego zalania podłogi.
2. Wybór właściwej rozdzielnicy niskiego napięcia dla podstacji piwnicznych
Wybór prawidłowego układu konstrukcyjnego rozdzielnicy ma kluczowe znaczenie w przypadku obszarów o ograniczonej przestrzeni i trudno dostępnych, takich jak piwnice.GangHengoferuje trzy wysokiej klasy, zgodne konfiguracje niskonapięciowe zaprojektowane z myślą o tych wymagających środowiskach:

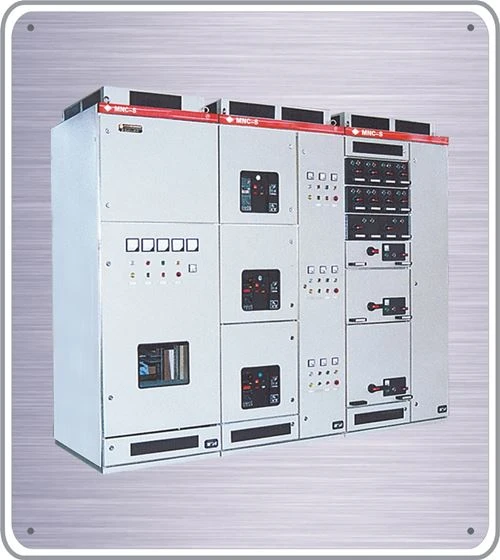

1. Rozdzielnica wysuwna niskiego napięcia typu MNS
Najlepsze dla:Wielkogabarytowe budynki komercyjne i ciągłe procesy przemysłowe, w których przestoje są zabronione.
Zaleta piwnicy:Typ MNS charakteryzuje się bardzo kompaktową, modułową konstrukcją typu back-to-back, która znacznie oszczędza powierzchnię użytkową piwnicy. W pełni podzielone na przedziały jednostki wysuwne umożliwiają zespołom konserwacyjnym szybką wymianę uszkodzonych modułów wyłączników bez konieczności wyłączania całego panelu, zapewniając wysoką niezawodność i bezpieczeństwo.
2. Kompletna rozdzielnica wysuwna niskiego napięcia typu GCK
Najlepsze dla:Elektrownie, podstacje i wielopiętrowe węzły dystrybucyjne w budynkach mieszkalnych.
Zaleta piwnicy:Rozdzielnica GCK zapewnia wysoką zdolność wyłączania i doskonałą stabilność termiczną. Szafki szufladowe są wyposażone w przejrzyste mechaniczne mechanizmy blokujące, zapobiegające przypadkowemu kontaktowi lub błędom obsługi w słabo oświetlonych piwnicach.
3. Kompletna rozdzielnica niskonapięciowa typu GGD
Najlepsze dla:Zakłady użyteczności publicznej, kopalnie i projekty niskobudżetowe z przewidywalnymi obciążeniami.
Zaleta piwnicy:GGD to bardzo ekonomiczna, solidna szafa rozdzielcza typu stacjonarnego. Ponieważ ma prostszą konstrukcję wewnętrzną z przestronnymi strefami zacisków kablowych, jest niezwykle łatwy w instalacji i konserwacji w głębokich piwnicach, gdzie trudno jest manewrować specjalistycznymi narzędziami manipulacyjnymi.
3. Standardy zgodności i instalacji
Każdy projekt dystrybucji zasilania w piwnicy musi ściśle przestrzegać lokalnych przepisów budowlanych i międzynarodowych ram zarządzania jakością, takich jakISO9001ICertyfikat CQC.
[Wymagania dotyczące układu podstacji w piwnicy]
- Prześwit: Minimum 800 mm za panelami w celu umożliwienia dostępu konserwacyjnego.
- Wentylacja: Wymuszony system HVAC osiągający ponad 15 wymian powietrza na godzinę.
- Drenaż: Specjalny system pomp ściekowych umieszczony z dala od głównych pionów elektrycznych.
Dostępność:Należy zachować odpowiednie korytarze. Drzwi wejściowe do piwnicznego pomieszczenia rozdzielni muszą otwierać się na zewnątrz i być na tyle szerokie, aby umożliwić całkowity demontaż lub wymianę największej ramy szafy rozdzielczej.
Infrastruktura wentylacyjna:Wymuszona wentylacja mechaniczna lub specjalistyczne systemy HVAC muszą działać 24 godziny na dobę, 7 dni w tygodniu, aby utrzymać temperaturę w pomieszczeniu poniżej 40°C i zapobiec stagnacji powietrza.
Dlaczego globalne zespoły zakupowe ufają GangHeng
Inżynieria podziemnych sieci elektroenergetycznych wymaga sprzętu spełniającego rygorystyczne standardy produkcyjne. Na Zhejiang Gangheng Electric, wszystkie nasze oferty rozdzielnic stacjonarnych i wysuwnych niskiego napięcia przechodzą pełne testy typu i są uwzględnione w rejestrze platformy handlu elektronicznego State Grid.
| Funkcja | Standard produkcyjny GangHeng | Korzyści dla klienta |
| Przetwarzanie materiałów | Giętarki CNC, cięcie laserowe i giętarki do szyn miedzianych | Idealne dopasowanie mechaniczne, niska rezystancja styku i trwałe obudowy. |
| Certyfikaty | Raporty typu z certyfikatem ISO9001, OHSAS18001 i CQC | Zgodność z globalnymi standardami, zapewniająca sprawne zatwierdzenia celne i projektowe. |
| Gwarancja serwisowa | 12-miesięczna bezpłatna gwarancja + 5-letnia ochrona przed ukrytymi wadami | Najwyższy spokój ducha w przypadku długoterminowych inwestycji infrastrukturalnych. |
Od krajowych, długoterminowych partnerstw przedsiębiorstw trwających ponad dziesięć lat po ciężkie wdrożenia międzynarodowe w Tanzanii i Kirgistanie, GangHeng dostarcza precyzyjnie zaprojektowane rozdzielnice, które radzą sobie z najtrudniejszymi wyzwaniami środowiskowymi.
Planujesz układ podstacji elektrycznej w piwnicy?
Skorzystaj z fachowej pomocy inżynieryjnej. Skontaktuj się z zespołem technicznym GangHeng już dziś lub zadzwoń do nas pod numerzjgh2@ghswitchcabinet.com. Pomożemy Ci w wyborze idealnego stopnia ochrony IP, wymiarów i konfiguracji dla konkretnego środowiska projektowego.
Referencje
IEC 61439-1/-2: Rozdzielnice i sterownice niskonapięciowe.
Krajowy kodeks elektryczny (NEC)Artykuł 110: Wymagania dotyczące instalacji elektrycznych.
Korporacyjna baza danych GangHeng.
