Jako globalny dostawca rozdzielnic średniego i niskiego napięcia zaobserwowaliśmy ogromną zmianę wymagań w zakresie infrastruktury. Obecnie zagraniczni wykonawcy EPC i inżynierowie elektrycy proszą już nie tylko o solidne obudowy stalowe; żądająInteligentne rozwiązania w zakresie rozdzielnic.
Integracja urządzeń monitorujących system elektroenergetyczny z rozdzielnicą przekształca pasywną barierę elektryczną w inteligentny, samonaprawiający się węzeł dystrybucyjny. Ale w jaki sposób te dwa krytyczne komponenty komunikują się ze sobą i jakie parametry decydują o ich niezawodności? Zagłębmy się w techniczną synergię stojącą za nowoczesną inteligentną rozdzielnicą.
1. Architektura podstawowa: łączenie sprzętu dużej mocy z inteligencją niskiego napięcia
System rozdzielnic — niezależnie od tego, czy jest to nasza opancerzona, wyjmowana rozdzielnica prądu przemiennego w metalowej obudowie KYN28A-12 do sieci 10 kV czy kompaktowe jednostki główne z pierścieniem zewnętrznym (RMU) — działa jak mięsień dystrybucji energii elektrycznej. Znajdują się w nim wyłączniki, odłączniki i szyny zbiorcze zaprojektowane do przerywania ogromnych prądów zwarciowych.
Urządzenia monitorujące system elektroenergetyczny pełnią funkcję układu nerwowego. Urządzenia te nie oddziałują bezpośrednio z wysokimi napięciami; zamiast tego polegają na wyrafinowanym zestawie czujników i przetworników wbudowanych w szafy rozdzielcze:
Transformatory prądowe (CT) i transformatory potencjalne (PT):Obniżają one wysokie prądy i napięcia do bezpiecznych, mierzalnych sygnałów (takich jak 0–5 A lub 0–110 V) dla mikroprocesorów monitorujących.
Bezdotykowe bezprzewodowe czujniki temperatury:Instalowany bezpośrednio na złączach szyn zbiorczych i zakończeniach kabli – w obszarach bardzo podatnych na niestabilność termiczną pod dużym obciążeniem.
Czujniki wyładowań częściowych (PD):Wykorzystaj technologię ultrawysokiej częstotliwości (UHF) lub przejściowego napięcia uziemienia (TEV), aby wykryć degradację izolacji wewnątrz wyłączników próżniowych, zanim nastąpi katastrofalna awaria.
2. Krok po kroku: Jak aparatura rozdzielcza i urządzenia monitorujące współdziałają w czasie rzeczywistym
Bezproblemowa współpraca pomiędzy szafą rozdzielczą a jednostkami monitorującymi przebiega w sposób ciągły, w zamkniętej pętli, podzielony na trzy odrębne fazy.
Faza 1: Szybkie pozyskiwanie danych
Urządzenia monitorujące, takie jak cyfrowe mierniki wielofunkcyjne i przekaźniki zabezpieczające mikrokomputery, w sposób ciągły próbkują parametry elektryczne z szybkością przekraczającą 64 próbki na cykl. Mierzą moc czynną (kW), moc bierną (kVAR), harmoniczne (THD) i współczynnik mocy (PF) z przekładników prądowych i PT wbudowanych w rozdzielnicę.
Faza 2: Przetwarzanie brzegowe i tłumaczenie protokołów
Zebrane dane są przetwarzane lokalnie w przedziale niskiego napięcia rozdzielnicy. Nowoczesne systemy monitorowania wykorzystują zaawansowane algorytmy do porównywania bieżących wskaźników z wcześniej zdefiniowanymi progami bezpieczeństwa. Aby zapewnić bezproblemową integrację z zakładową platformą SCADA lub chmurą, urządzenia te konwertują surowe sygnały na standardowe protokoły przemysłowe, przede wszystkim Modbus-RTU, Modbus-TCP lub IEC 61850 (światowy standard automatyzacji stacji elektroenergetycznych).
Faza 3: Automatyczne łagodzenie skutków i alerty predykcyjne
Gdy parametr przekracza bezpieczne limity, system uruchamia podwójne działanie. W przypadku poważnych usterek, takich jak zwarcia lub zwarcia doziemne, przekaźnik zabezpieczeniowy wysyła sygnał wyłączający prądu stałego do wyzwalacza wzrostowego wyłącznika, izolując zwarcie w ciągu 30 do 50 milisekund. W przypadku drobnych anomalii, takich jak wzrost temperatury na złączu szyn zbiorczych o 15°C, urządzenie monitorujące sygnalizuje predykcyjne ostrzeżenie za pośrednictwem systemu SCADA, umożliwiając zarządcom obiektów zaplanowanie konserwacji przed wystąpieniem nieplanowanej awarii.
3. Kluczowe zalety w ciężkich zastosowaniach B2B
Wdrożenie inteligentnego monitorowania w rozdzielnicach zapewnia wyraźne korzyści operacyjne dla branż o wysokich stawkach:
Ograniczanie ryzyka wystąpienia łuku elektrycznego:Szybkie wykrywanie usterek za pomocą czułych na światło urządzeń monitorujących łuk zapewnia natychmiastowe usunięcie zwarć wewnętrznych, radykalnie poprawiając bezpieczeństwo operatora w zakładach górniczych i chemicznych.
Zminimalizowany średni czas naprawy (MTTR):Zamiast ręcznie testować każdą szafę po przerwie w dostawie prądu, operatorzy mogą przeglądać dzienniki monitorowania, aby dokładnie zlokalizować awarię, taką jak zwarcie fazy A do uziemienia w podajniku 3.
Zoptymalizowana efektywność energetyczna:W dużych kompleksach komercyjnych lub centrach danych śledzenie współczynnika mocy w czasie rzeczywistym pozwala zautomatyzowanym bateriom kondensatorów na dynamiczną regulację, unikając kar za niski współczynnik mocy.
4. Dostosowanie inżynieryjne firmy Hongheng (szafa rozdzielcza GH)
W Hongheng nie produkujemy tylko standardowych obudów; projektujemy inteligentne rozwiązania gotowe do pracy w sieci. Nasze flagowe modele zostały zaprojektowane ze zoptymalizowanymi komorami dodatkowymi, zaprojektowanymi specjalnie do przechowywania zaawansowanych macierzy monitorujących:

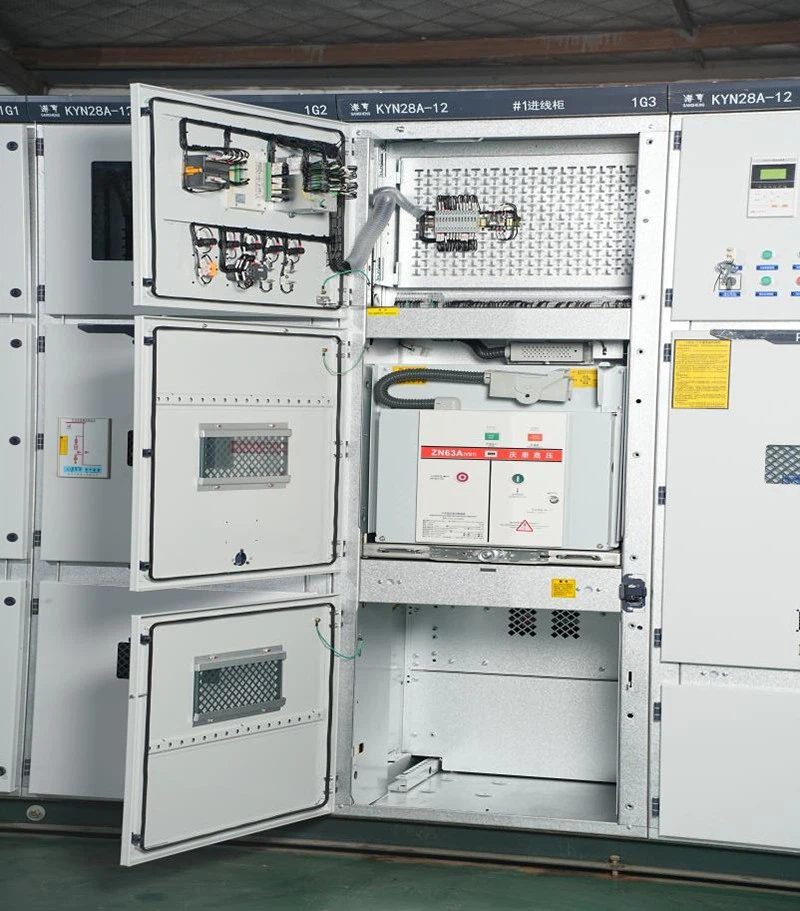

Rozdzielnica KYN28A-12:Najlepiej nadaje się do elektrowni i podstacji przemysłowych. Bezproblemowo integruje przekaźniki zabezpieczające mikrokomputer, śledzenie wyładowań niezupełnych (PD) online i wieloobwodowe mierniki mocy.
Inteligentna Rozdzielnia 10kV(Zewnętrzne RMU):Idealny do sieci miejskich i integracji energii odnawialnej. Zawiera zdalne jednostki końcowe (RTU), monitorowanie gęstości gazu SF6 i bezprzewodowy pomiar temperatury.
Tablice rozdzielcze niskiego napięcia:Dostosowane do centrów danych i infrastruktury komercyjnej, wyposażone w inteligentne wyłączniki powietrzne (ACB) i moduły automatycznej korekcji współczynnika mocy (APFC).
Wniosek: zwiększ niezawodność swojej sieci dzięki Hongheng
Zrozumienie sposobu współpracy systemu elektroenergetycznego rozdzielnicy z urządzeniami monitorującymi system elektroenergetyczny jest kluczem do budowy odpornej infrastruktury elektrycznej. Łącząc solidną konstrukcję mechaniczną z precyzyjną elektroniką, nowoczesna aparatura rozdzielcza chroni inwestycje kapitałowe i optymalizuje żywotność.
