Jak chronić podstację transformatorową przed zwarciem?
Jako doświadczony dostawca podstacji transformatorowych rozumiem krytyczne znaczenie zabezpieczenia tych obiektów przed zwarciami. Zwarcie w podstacji transformatorowej może prowadzić do katastrofalnych skutków, w tym do uszkodzenia sprzętu, przerw w dostawie prądu, a nawet stwarzać zagrożenie dla bezpieczeństwa ludzi. Na tym blogu podzielę się kilkoma skutecznymi strategiami i środkami, które można zastosować w celu ochrony podstacji transformatorowej przed zwarciami.
Zrozumienie zwarć w podstacjach transformatorowych
Przed zagłębieniem się w metody ochrony należy zrozumieć, czym jest zwarcie i jak powstaje w podstacji transformatorowej. Zwarcie ma miejsce, gdy pomiędzy dwoma punktami obwodu elektrycznego występuje niezamierzone połączenie o niskiej rezystancji. W podstacji transformatorowej może to być spowodowane różnymi czynnikami, takimi jak awaria izolacji, awaria sprzętu lub czynniki zewnętrzne, takie jak uderzenia pioruna i ingerencja zwierząt.
Uszkodzenie izolacji jest jedną z najczęstszych przyczyn zwarć. Z biegiem czasu materiały izolacyjne w transformatorach, kablach i innych elementach elektrycznych mogą ulec degradacji pod wpływem takich czynników, jak ciepło, wilgoć i naprężenia elektryczne. Gdy izolacja ulegnie uszkodzeniu, prąd może płynąć niezamierzonymi ścieżkami, co powoduje zwarcie.
Awarie sprzętu mogą również prowadzić do zwarć. Na przykład uszkodzony wyłącznik automatyczny może nie przerwać prądu w przypadku wystąpienia awarii, umożliwiając dalszy przepływ prądu zwarciowego i powodując rozległe uszkodzenia. Czynniki zewnętrzne, takie jak uderzenia pioruna, mogą powodować przepięcia w układzie elektrycznym, które mogą przeciążyć izolację i spowodować zwarcia. Ingerencja zwierząt, takich jak wiewiórki lub ptaki, które dostaną się do podstacji i zetkną się z częściami pod napięciem, może również spowodować zwarcia.
Środki zapobiegawcze
Regularne przeglądy i konserwacja
Jednym z najskuteczniejszych sposobów zapobiegania zwarciom są regularne przeglądy i konserwacja podstacji transformatorowej. Obejmuje to oględziny wizualne elementów elektrycznych, badanie rezystancji izolacji i sprawdzanie funkcjonalności urządzeń ochronnych.
Inspekcje wzrokowe mogą pomóc w identyfikacji oznak zużycia, takich jak pęknięta izolacja, luźne połączenia i korozja. Testowanie rezystancji izolacji pozwala wykryć wczesne oznaki degradacji izolacji, co pozwala na szybką wymianę uszkodzonych komponentów. Regularna konserwacja urządzeń ochronnych, takich jak wyłączniki i przekaźniki, zapewnia, że są one w dobrym stanie i mogą skutecznie przerwać prąd w przypadku zwarcia.
Wybór sprzętu wysokiej jakości
Jako dostawca stacji transformatorowych zawsze podkreślam znaczenie stosowania sprzętu wysokiej jakości. Wysokiej jakości transformatory, kable i inne elementy elektryczne zostały zaprojektowane tak, aby miały lepsze właściwości izolacyjne i były bardziej odporne na naprężenia elektryczne i czynniki środowiskowe. Wyposażone są również w zaawansowane funkcje zabezpieczające, takie jak zabezpieczenie nadprądowe i przeciwzwarciowe, które mogą pomóc w zapobieganiu zwarciom i minimalizowaniu uszkodzeń w przypadku awarii.

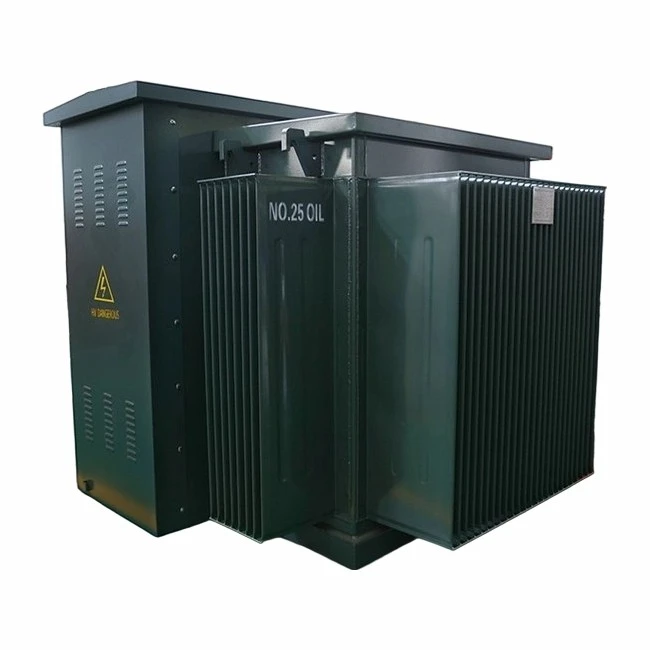

Na przykład,Podstacja montowana na podkładceIPrefabrykowana podstacjato dwa typy podstacji znanych z wysokiej jakości konstrukcji i niezawodnego działania. Podstacje te są wstępnie zaprojektowane i zmontowane, co gwarantuje, że wszystkie komponenty zostaną prawidłowo zintegrowane i przetestowane przed instalacją. Są one również wyposażone w zaawansowane systemy zabezpieczające, takie jak wyłączniki automatycznego ponownego załączania i przekaźniki zabezpieczeń różnicowych, które mogą szybko wykrywać i izolować zwarcia.
Ochrona Środowiska
Środowisko, w którym zlokalizowana jest podstacja transformatorowa, może mieć znaczący wpływ na jej wydajność i niezawodność. Narażenie na ekstremalne temperatury, wilgoć, kurz i zanieczyszczenia mogą przyspieszyć degradację materiałów izolacyjnych i zwiększyć ryzyko zwarć. Dlatego ważne jest podjęcie odpowiednich działań w zakresie ochrony środowiska.
Obejmuje to instalację podstacji w dobrze wentylowanym i suchym miejscu, użycie obudów odpornych na warunki atmosferyczne oraz wdrożenie środków kontroli pyłu i wilgoci. Dodatkowo należy zainstalować systemy ochrony odgromowej, takie jak piorunochrony i ograniczniki przepięć, aby chronić podstację przed uderzeniami piorunów.
Systemy wykrywania i ochrony usterek
Nowoczesne podstacje transformatorowe wyposażone są w zaawansowane systemy wykrywania uszkodzeń i zabezpieczeń, które pozwalają szybko wykryć i izolować zwarcia. Systemy te obejmują przekaźniki nadprądowe, przekaźniki różnicowe i przekaźniki odległościowe.
Przekaźniki nadprądowe służą do wykrywania nieprawidłowego wzrostu prądu i wyzwalania wyłącznika, gdy prąd przekroczy ustaloną wartość. Przekaźniki różnicowe porównują prąd wpływający i wypływający z chronionej strefy i wyłączają wyłącznik, jeśli występuje znacząca różnica, wskazując na zwarcie w strefie. Przekaźniki odległościowe mierzą impedancję pomiędzy lokalizacją przekaźnika a miejscem zwarcia i wyłączają wyłącznik, jeśli impedancja spadnie poniżej określonej wartości, co wskazuje na zwarcie.
Oprócz tradycyjnych systemów zabezpieczeń, nowoczesne podstacje wykorzystują także cyfrowe przekaźniki zabezpieczające, które zapewniają wyższą dokładność, elastyczność i możliwości komunikacyjne. Przekaźniki te można zaprogramować tak, aby dostosowywały się do różnych warunków pracy i mogły komunikować się z innymi urządzeniami w podstacji, takimi jak wyłączniki i liczniki, aby zapewnić bardziej kompleksowe rozwiązanie zabezpieczające.
Reakcja na zwarcie
Pomimo podjęcia wszelkich środków zapobiegawczych, w podstacji transformatorowej nadal mogą wystąpić zwarcia. W takich przypadkach ważne jest, aby mieć dobrze zdefiniowany plan reagowania, aby zminimalizować szkody i jak najszybciej przywrócić zasilanie.
Pierwszym krokiem w reakcji na zwarcie jest szybkie odizolowanie uszkodzonej części podstacji. Odbywa się to poprzez wyzwolenie wyłączników automatycznych powiązanych z dotkniętym obszarem. Po odizolowaniu uszkodzonej sekcji należy zidentyfikować i naprawić przyczynę zwarcia. Może to obejmować wymianę uszkodzonych elementów, naprawę izolacji lub naprawę usterek sprzętu.
Po zakończeniu prac naprawczych należy dokładnie przetestować podstację, aby upewnić się, że przywrócenie zasilania jest bezpieczne. Obejmuje to sprawdzenie rezystancji izolacji, sprawdzenie funkcjonalności urządzeń ochronnych i wykonanie testu obciążenia. Po pomyślnym przejściu wszystkich testów zasilanie dotkniętego obszaru zostanie przywrócone.
Wniosek
Ochrona podstacji transformatorowej przed zwarciami to złożony i ciągły proces, który wymaga połączenia środków zapobiegawczych, zaawansowanych systemów zabezpieczeń i dobrze zdefiniowanego planu reagowania. Jako dostawca podstacji transformatorowych dokładam wszelkich starań, aby dostarczać wysokiej jakości produkty i rozwiązania, które mogą pomóc naszym klientom skutecznie chronić podstacje przed zwarciami.
Jeśli szukasz podstacji transformatorowej lub chcesz zmodernizować istniejącą podstację, aby zwiększyć jej możliwości w zakresie ochrony przed zwarciami, zachęcam do skontaktowania się z nami. Posiadamy zespół doświadczonych inżynierów i techników, którzy mogą współpracować z Tobą w celu zaprojektowania i wdrożenia niestandardowego rozwiązania spełniającego Twoje specyficzne potrzeby.
Referencje
- Blackburn, JL (1993). Przekaźniki ochronne: zasady i zastosowania. Marcela Dekkera.
- Gross, Kalifornia (1986). Analiza systemu elektroenergetycznego. Wiley – Internauka.
- Stevenson, WD (1982). Elementy analizy systemu elektroenergetycznego. McGraw-Wzgórze.
