Jako dostawca rozdzielnic wysokiego napięcia często spotykam się z zapytaniami dotyczącymi stopnia ochrony IP obudów rozdzielnic wysokiego napięcia. Stopień ochrony IP lub stopień ochrony mają kluczowe znaczenie przy określaniu przydatności rozdzielnicy do różnych środowisk. Na tym blogu omówię, czym są stopnie ochrony IP, ich znaczenie dla obudów rozdzielnic wysokiego napięcia i ich związek z naszą ofertą produktów.
Zrozumienie ocen IP
System oceny IP to międzynarodowa norma (IEC 60529) stosowana do określenia poziomu ochrony zapewnianej przez obudowę przed wnikaniem ciał stałych (takich jak kurz) i cieczy (takich jak woda). Stopień ochrony IP składa się z dwóch cyfr: pierwsza cyfra oznacza ochronę przed ciałami stałymi, a druga cyfra oznacza ochronę przed cieczami.
Pierwsza cyfra mieści się w zakresie od 0 do 6:
- 0: Brak ochrony przed ciałami stałymi.
- 1: Ochrona przed ciałami stałymi większymi niż 50 mm, takimi jak przypadkowe dotknięcie dużej części ciała.
- 2: Ochrona przed ciałami stałymi większymi niż 12 mm, takimi jak palce.
- 3: Ochrona przed ciałami stałymi większymi niż 2,5 mm, takimi jak narzędzia i przewody.
- 4: Ochrona przed ciałami stałymi większymi niż 1 mm, takimi jak małe śruby.
- 5: Ochrona przed kurzem. Dopuszczalne jest ograniczone wnikanie pyłu, ale nie może on dostawać się w wystarczającej ilości, aby zakłócać prawidłowe działanie urządzenia.
- 6: Kurz – szczelny. Niedopuszczalne jest przedostawanie się kurzu.
Druga cyfra mieści się w zakresie od 0 do 9:
- 0: Brak ochrony przed cieczami.
- 1: Ochrona przed pionowo spadającymi kroplami wody, takimi jak kondensacja.
- 2: Ochrona przed bezpośrednim strumieniem wody pod kątem do 15 stopni od pionu.
- 3: Ochrona przed bezpośrednim strumieniem wody pod kątem do 60 stopni od pionu.
- 4: Ochrona przed bryzgami wody z dowolnego kierunku.
- 5: Ochrona przed strumieniami wody ze wszystkich kierunków.
- 6: Ochrona przed silnymi strumieniami wody lub wzburzonym morzem.
- 7: Ochrona przed skutkami zanurzenia w wodzie na głębokość do 1 m przez ograniczony czas.
- 8: Ochrona przed ciągłym zanurzeniem w wodzie w warunkach określonych przez producenta.
- 9: Ochrona przed strumieniami wody pod wysokim ciśnieniem i o wysokiej temperaturze używanymi do czyszczenia z bliskiej odległości.
Znaczenie stopni IP dla obudów rozdzielnic wysokiego napięcia
Rozdzielnice wysokiego napięcia są stosowane w wielu różnych środowiskach, od podstacji wewnętrznych po zewnętrzne obiekty przemysłowe. Stopień ochrony IP obudowy odgrywa kluczową rolę w zapewnieniu bezpieczeństwa i niezawodności rozdzielnicy.
W pomieszczeniach zamkniętych rozdzielnica może być narażona na działanie kurzu, małych cząstek i sporadycznych rozprysków wody. Obudowa rozdzielnicy o stopniu ochrony IP30 lub IP40 może chronić elementy wewnętrzne odpowiednio przed wnikaniem dużych i małych obiektów stałych. W obszarach, w których istnieje ryzyko zachlapania wodą, np. w pobliżu obszarów czyszczenia, obudowa o stopniu ochrony IP44 lub wyższym może zapewnić wystarczającą ochronę zarówno przed kurzem, jak i wodą.
Rozdzielnice zewnętrzne są narażone na znacznie trudniejsze warunki, w tym deszcz, śnieg, pył nanoszony przez wiatr, a w niektórych przypadkach nawet zanurzenie w wodach powodziowych. W przypadku zastosowań zewnętrznych wymagany jest wyższy stopień ochrony IP. Do ochrony rozdzielnicy przed wnikaniem pyłu i wody powszechnie stosuje się stopień ochrony IP54 lub IP65. Obudowy IP65 są pyłoszczelne i wytrzymują silne strumienie wody, dzięki czemu nadają się do większości środowisk zewnętrznych. W obszarach narażonych na zalanie może być konieczna rozdzielnica o stopniu ochrony IP68, aby zapewnić ciągłą pracę nawet po zanurzeniu w wodzie.
Nasze rozdzielnice wysokiego napięcia i ich stopnie ochrony IP
W naszej firmie oferujemy szeroką gamę produktów rozdzielnic wysokiego napięcia, każdy zaprojektowany tak, aby spełniać różne wymagania środowiskowe.
KYN61 - 40,5 Opancerzona szuflada AC, metalowa - Rozdzielnica platerowana
TheKYN61 - 40,5 Opancerzona szuflada AC, metalowa - Rozdzielnica platerowanajest zwykle stosowany w podstacjach wewnętrznych. Został zaprojektowany ze stopniem ochrony IP IP3X, który zapewnia ochronę przed ciałami stałymi większymi niż 2,5 mm, takimi jak narzędzia i przewody. Wartość ta zapewnia, że wewnętrzne elementy rozdzielnicy są zabezpieczone przed przypadkowym kontaktem z ciałami obcymi podczas normalnej pracy i konserwacji.
XGN15 - Skrzynka 12(F/FR) - Typ stacjonarny AC, metalowy - Rozdzielnica platerowana
NaszXGN15 - Skrzynka 12(F/FR) - Typ stacjonarny AC, metalowy - Rozdzielnica platerowananadaje się zarówno do zastosowań wewnętrznych, jak i zewnętrznych. Do użytku w pomieszczeniach może mieć stopień ochrony IP30 lub IP40, co zapewnia ochronę przed kurzem i małymi, stałymi przedmiotami. W przypadku użytkowania na zewnątrz obudowę można zwiększyć do stopnia ochrony IP54, który zapewnia ochronę przed kurzem i rozpryskami wody z dowolnego kierunku. Dzięki temu jest to wszechstronna opcja dla różnych środowisk instalacyjnych.

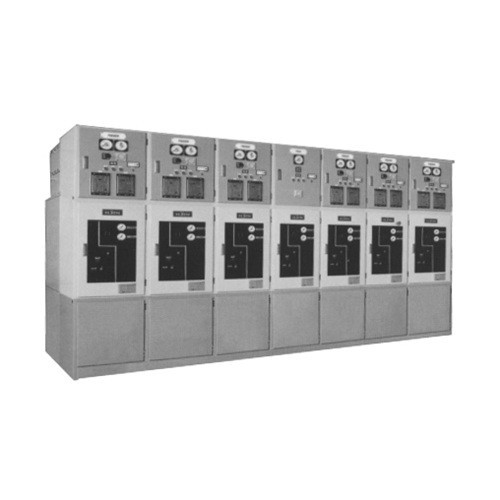

Inteligentna rozdzielnia 10kV (jednostka główna z pierścieniem zewnętrznym)
TheInteligentna rozdzielnia 10kV (jednostka główna z pierścieniem zewnętrznym)jest specjalnie zaprojektowany do użytku na zewnątrz. Standardowo posiada stopień ochrony IP65. Tak wysoki poziom zapewnia, że rozdzielnica jest pyłoszczelna i wytrzymuje silne strumienie wody, dzięki czemu nadaje się do stosowania w trudnych warunkach zewnętrznych, w tym ulewnych deszczach, silnych wiatrach i zapylonych środowiskach.
Wybór odpowiedniego stopnia ochrony IP dla Twojej aplikacji
Przy wyborze rozdzielnicy wysokiego napięcia należy koniecznie wziąć pod uwagę specyficzne warunki środowiskowe w miejscu instalacji. Oto kilka czynników, o których warto pamiętać:
- Lokalizacja: Instalacja wewnątrz lub na zewnątrz określi minimalny wymagany stopień ochrony IP. Instalacje zewnętrzne zazwyczaj wymagają wyższych stopni ochrony IP.
- Ekspozycja na elementy: Należy wziąć pod uwagę ilość kurzu, wody i innych czynników środowiskowych, na które narażona będzie rozdzielnica. Na przykład na obszarze przybrzeżnym rozdzielnica może być narażona na działanie rozprysków słonej wody, co wymaga wyższego poziomu ochrony.
- Wymagania dotyczące konserwacji: Wyższy stopień ochrony IP może zmniejszyć częstotliwość konserwacji, ponieważ wewnętrzne elementy są lepiej chronione przed wnikaniem kurzu i wody. Może to jednak również zwiększyć koszt rozdzielnicy.
Skontaktuj się z nami w sprawie potrzeb w zakresie rozdzielnic wysokiego napięcia
Jeśli działasz na rynku rozdzielnic wysokiego napięcia i chcesz określić właściwy stopień ochrony IP dla swojej aplikacji, jesteśmy tutaj, aby Ci pomóc. Nasz zespół ekspertów może udzielić Państwu szczegółowych informacji na temat naszych produktów i pomóc w wyborze najbardziej odpowiedniej rozdzielnicy spełniającej Państwa specyficzne wymagania. Niezależnie od tego, czy potrzebujesz rozdzielnicy wewnętrznej dla małej podstacji, czy rozdzielnicy zewnętrznej dla dużego kompleksu przemysłowego, mamy rozwiązania, które spełnią Twoje potrzeby.
Nie wahaj się z nami skontaktować, aby uzyskać więcej informacji i rozpocząć proces zakupu. Cieszymy się na współpracę z Tobą, aby zapewnić bezpieczeństwo i niezawodność Twoich systemów elektrycznych.
Referencje
- IEC 60529: Stopnie ochrony zapewniane przez obudowy (kod IP).
- Podręcznik rozdzielnicy wysokiego napięcia.
