W sieciach dystrybucji energii elektrycznej na skalę użyteczności publicznej i przemysłowych podstacja transformatorowa pełni funkcję krytycznego punktu przecięcia dla regulacji i trasowania napięcia. Jednakże, chociaż transformatory zmieniają wielkość napięcia, aby zminimalizować straty przesyłowe, polegają całkowicie naukład rozdzielczyw celu utrzymania bezpieczeństwa operacyjnego, stabilności systemu i ciągłości usług.
Rozdzielnica oznacza scentralizowaną kombinację rozłączników elektrycznych, bezpieczników i wyłączników automatycznych umieszczonych w obudowach metalowych. W podstacji transformatorowej pełni rolę zarówno ekranu, jak i węzła trasującego infrastruktury elektrycznej.
1. Ochrona systemu krytycznego i izolowanie usterek
Podstawową i najważniejszą rolą rozdzielnicy w podstacji jest ochrona drogich elementów znajdujących się na górnym i końcowym odcinku łańcucha dostaw, w szczególności transformatorów mocy, przed katastrofalnymi awariami elektrycznymi.
Przerwa zwarciowa: W przypadku wystąpienia usterki (takiej jak zwarcie międzyfazowe lub międzyfazowe) prąd wzrasta wykładniczo w ciągu milisekund. Rozdzielnica zintegrowana z precyzyjnymi przekaźnikami ochronnymi wykrywa stan przetężenia i nakazuje zadziałanie wyłącznika próżniowego lub sześciofluorku siarki ($SF_6$), natychmiast gasząc silny łuk elektryczny.
Zapobieganie przeciążeniom: Ciągłe śledzenie poziomów temperatur i profili obciążenia zapewnia, że sprzęt podstacji działa w bezpiecznych granicach operacyjnych. Rozdzielnica automatycznie łagodzi drobne, trwałe przeciążenia poprzez skoordynowane wyłączenia z opóźnieniem czasowym, zanim degradacja termiczna zniszczy izolację uzwojenia transformatora.
2. Kontrola operacyjna i rekonfiguracja sieci
Poza ochroną reaktywną rozdzielnice zapewniają operatorom sieci taktyczną zdolność do zarządzania przepływem energii masowej w pętlach dystrybucyjnych i przekierowywania go w normalnych warunkach pracy.
Przełączanie obciążenia: Operatorzy mogą bezpiecznie włączać i wyłączać długie zasilacze promieniowe, duże przemysłowe obciążenia indukcyjne lub duże baterie kondensatorów w oparciu o krzywe zapotrzebowania sieci w czasie rzeczywistym.
Rekonfiguracja systemu: Dzięki skoordynowanym schematom blokad rozdzielnica umożliwia płynne przełączanie pomiędzy redundantnymi źródłami zasilania lub przenoszenie obciążeń elektrycznych do pomocniczych sieci generatorów bez ryzyka przesunięcia fazowego lub niebezpiecznego zasilania zwrotnego.
3. Bezpieczna izolacja konserwacyjna i uziemienie
Podstacje elektryczne wymagają rutynowych kontroli, testowania i okresowych modernizacji. Inżynierowie rozdzielnic wyraźnie traktują bezpieczeństwo personelu podczas planowanych okresów konserwacji.
Pozytywne rozłączenie fizyczne: Dzięki zastosowaniu sprawdzalnych w widoczny sposób rozłączników lub wyłączników wysuwnych ekipy konserwacyjne mogą z absolutną pewnością odizolować pojedynczą sekcję lub pole transformatora od szyn zbiorczych pod napięciem.
Zintegrowane uziemniki: Wytrzymałe, mechaniczne uziemniki odprowadzają wszelki resztkowy ładunek pojemnościowy z kabli odpływowych i uziemiają izolowany obwód pierwotny, zapewniając niezawodną, bezpieczną w dotyku strefę dla techników.
4. Integracja w podstacjach prefabrykowanych i montowanych na podkładkach
Nowoczesne układy sieciowe coraz częściej wymagają kompaktowych, przetestowanych fabrycznie jednostek dystrybucyjnych, w których rozdzielnica i transformator są ściśle powiązane.
Prefabrykowane podstacjeTe fabrycznie montowane jednostki, często stosowane w szybkich instalacjach przemysłowych lub rozbudowach miejskich, łączą rozdzielnicę przychodzącą wysokiego napięcia, transformator obniżający napięcie i rozdzielnicę dystrybucyjną niskiego napięcia w zunifikowanej, odpornej na warunki atmosferyczne i sprawdzonej sejsmicznie obudowie.

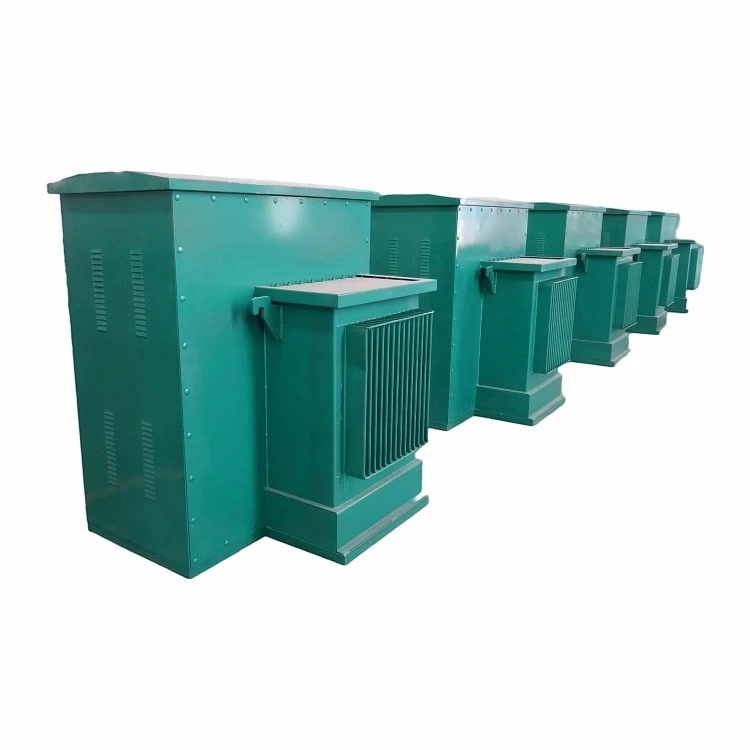

Podstacje montowane na podkładkach: Powszechnie stosowane w budynkach mieszkalnych i komercyjnych z zasilaniem podziemnym, te niskoprofilowe, odporne na manipulacje obudowy naziemne wykorzystują wysoce wyspecjalizowaną, zoptymalizowaną przestrzennie rozdzielnicę średniego napięcia, aby zapewnić maksymalne bezpieczeństwo w ruchu publicznym, zapewniając jednocześnie lokalne zabezpieczenie przed przeciążeniem.
5. Rozwiązania przemysłowe firmy Hongheng w zakresie rozdzielnic dla globalnych podstacji
Jako uznany, elitarny producent urządzeń do dystrybucji energii wysokiego i średniego napięcia,Szafka rozdzielcza Hongheng (Zhejiang Gangheng Electric Company Limited)inżynierowie infrastruktury podstawowej zaprojektowanej tak, aby doskonale współpracować z różnorodnymi konfiguracjami transformatorów:
KYN61-40.5 Opancerzona, wyjmowana rozdzielnica prądu przemiennego w metalowej obudowie: Zaprojektowana specjalnie dla systemów 40,5 kV, ta wytrzymała konfiguracja wysuwna zapewnia wyjątkowe bezpieczeństwo blokady mechanicznej i zawiera niezawodne wyłączniki próżniowe. Jest to najlepszy wybór dla głównych linii wejściowych przemysłowych stacji transformatorowych.
XGN17-40.5 Stała rozdzielnica prądu przemiennego w obudowie metalowej typu skrzynkowego: Łącząc wysoką sztywność konstrukcyjną z kompaktowymi wymiarami operacyjnymi, ta stała konstrukcja szafy jest zoptymalizowana pod kątem trudnych środowisk, takich jak podstacje podwyższające energię odnawialną (wiatrową i słoneczną), gdzie niezbędna jest ciągła odporność na wibracje i niezawodna, długoterminowa izolacja.
KYN10-40,5i JYN1-40.5 Konfiguracje wysokiego napięcia: Zaprojektowane z oddzielnymi metalowymi przedziałami, aby ograniczyć uszkodzenia łuku wewnętrznego zlokalizowane w pojedynczej strefie, systemy te zapewniają wyznaczające standardy zabezpieczenie przed awariami i głębokie, niestandardowe konfiguracje zabezpieczeń przekaźników dla wymagających infrastruktur sieciowych.
Porównanie architektury technicznej rozdzielnicy podstacyjnej
| Seria i model rozdzielnicy | Klasa napięcia i projekt konstrukcyjny | Podstawowe zastosowania w podstacjach | Zaleta integracji rdzenia |
| KYN61-40,5 | Wózek wysuwny 40,5 kV | Zabezpieczenie głównego wejścia, podstacja głównego mediów | Wysoce niezawodna izolacja wyciągu, solidne zabezpieczenie łuku |
| XGN17-40,5 | 40,5 kV / stacjonarny typ skrzynkowy | Zwiększenie generacji energii odnawialnej, kompaktowe zatoki przemysłowe | Mniejsze zapotrzebowanie na przestrzeń konstrukcyjną, niskie koszty utrzymania |
| KYN10-40,5 / JYN1-40,5 | 40,5 kV / segmentowe, pokryte metalem | Węzły dystrybucyjne o dużej awaryjności, infrastruktura ciężka | Kompleksowa segregacja przedziałów, elastyczne konfiguracje przekaźników |
Wniosek: określenie idealnego partnera w zakresie rozdzielnic
Integralność podstacji transformatorowej zależy bezpośrednio od niezawodności jej rozdzielnicy. Wybór podzespołów niespełniających norm stwarza ryzyko długotrwałych przestojów, nieodwracalnego uszkodzenia sprzętu i poważnych zagrożeń dla personelu. Wdrażając rygorystycznie przetestowaną rozdzielnicę zgodną z międzynarodowymi standardami, projekty infrastrukturalne zapewniają zrównoważony czas pracy i płynne, zautomatyzowane zarządzanie energią.
Aby zapoznać się z technicznymi schematami jednokreskowymi, przejrzeć certyfikaty testów typu zwarciowego lub omówić indywidualne wymagania inżynieryjne dotyczące przyszłej instalacji podstacji,skontaktuj się już dziś z globalnym biurem inżynierii aplikacji w Hongheng Switchcabinet.
