Jako doświadczony dostawca transformatorów suchych byłem świadkiem na własne oczy krytycznej roli, jaką te urządzenia odgrywają w różnych systemach elektrycznych. Jednym z aspektów, który często pozostaje niezauważony, ale znacząco wpływa na wydajność i trwałość, są drgania transformatorów suchych. Na tym blogu zagłębię się w szczegóły przyczyn drgań w transformatorach suchych, w jaki sposób je mierzyć i monitorować oraz dlaczego zrozumienie tych aspektów jest istotne zarówno dla dostawców, jak i użytkowników.
Co powoduje wibracje w suchych transformatorach?
Drgania w transformatorach suchych wynikają przede wszystkim z dwóch głównych źródeł: sił magnetycznych i czynników mechanicznych.
Siły magnetyczne
Rdzeń transformatora suchego składa się z laminowanych blach stalowych. Kiedy prąd przemienny przepływa przez uzwojenia, wytwarza pole magnetyczne, które powoduje rozszerzanie i kurczenie się rdzenia. Zjawisko to, zwane magnetostrykcją, jest główną przyczyną drgań magnetycznych w transformatorach suchych. Częstotliwość tych wibracji jest zazwyczaj dwukrotnie większa od częstotliwości prądu przemiennego. Na przykład w systemie zasilania o częstotliwości 50 Hz wibracje magnetyczne będą występować przy częstotliwości 100 Hz.
Wielkość drgań magnetycznych zależy od kilku czynników, w tym od materiału rdzenia, konstrukcji rdzenia i warunków pracy transformatora. Wysokiej jakości materiały rdzenia o niskich współczynnikach magnetostrykcji mogą zmniejszyć amplitudę drgań. Dodatkowo odpowiednia konstrukcja rdzenia, np. minimalizacja szczelin powietrznych pomiędzy warstwami, może również pomóc w zmniejszeniu drgań magnetycznych.
Czynniki mechaniczne
Wibracje mechaniczne w transformatorach suchych mogą być spowodowane różnymi czynnikami, takimi jak luźne elementy, niezrównoważone siły i rezonans. Luźne elementy, takie jak śruby, nakrętki i zaciski, mogą wibrować z powodu działających na nie sił mechanicznych. Niezrównoważone siły, takie jak te spowodowane nierównomiernie rozłożonym obciążeniem lub niewspółosiowym uzwojeniem, mogą również prowadzić do wibracji mechanicznych.
Rezonans to kolejny ważny czynnik, który może wzmacniać wibracje mechaniczne w transformatorach suchych. Rezonans występuje, gdy częstotliwość drgań własnych elementu lub całego transformatora odpowiada częstotliwości siły wzbudzającej. Może to spowodować znaczny wzrost wibracji, co może prowadzić do potencjalnego uszkodzenia transformatora.
Pomiar i monitorowanie drgań w transformatorach suchych
Aby zapewnić niezawodną pracę transformatorów suchych, konieczne jest regularne mierzenie i monitorowanie ich drgań. Dostępnych jest kilka metod pomiaru drgań transformatorów suchych, w tym akcelerometry, tensometry i laserowe wibrometry Dopplera.
Akcelerometry
Akcelerometry są najczęściej stosowanymi czujnikami do pomiaru drgań transformatorów suchych. Działają poprzez pomiar przyspieszenia wibrującego obiektu i przekształcanie go na sygnał elektryczny. Akcelerometry można przymocować do powierzchni transformatora lub umieścić wewnątrz obudowy transformatora. Są stosunkowo niedrogie, łatwe w montażu i umożliwiają dokładne pomiary amplitudy i częstotliwości drgań.
Tensometry
Tensometry to kolejny typ czujnika, który można wykorzystać do pomiaru drgań w transformatorach suchych. Działają poprzez pomiar odkształcenia lub odkształcenia wibrującego obiektu i przekształcenie go w sygnał elektryczny. Tensometry można przymocować do powierzchni rdzenia lub uzwojeń transformatora w celu pomiaru drgań mechanicznych spowodowanych magnetostrykcją lub innymi czynnikami.
Wibrometry laserowe Dopplera
Laserowe wibrometry Dopplera są bezkontaktową metodą pomiaru drgań transformatorów suchych. Działają poprzez świecenie wiązką lasera na wibrujący obiekt i pomiar przesunięcia Dopplera odbitego światła. Laserowe wibrometry Dopplera umożliwiają bardzo dokładne pomiary amplitudy i częstotliwości drgań, nawet przy wysokich częstotliwościach. Są jednak stosunkowo drogie, a ich obsługa wymaga specjalistycznego sprzętu i wiedzy.
Po zmierzeniu wibracji ważne jest przeanalizowanie danych w celu określenia przyczyny i nasilenia wibracji. Można tego dokonać stosując różne techniki przetwarzania sygnału, takie jak analiza Fouriera i analiza falkowa. Monitorując wibracje w czasie, można wykryć wszelkie zmiany we wzorcu wibracji, które mogą wskazywać na potencjalny problem z transformatorem.
Dlaczego ważne jest zrozumienie sytuacji wibracyjnej suchych transformatorów?
Zrozumienie sytuacji wibracyjnej transformatorów suchych jest kluczowe z kilku powodów.
Niezawodność i bezpieczeństwo
Nadmierne wibracje mogą powodować naprężenia mechaniczne elementów transformatora, prowadząc do zmęczenia, pękania, a ostatecznie do awarii. Monitorując wibracje, można wcześnie wykryć potencjalne problemy i podjąć działania naprawcze, zanim spowodują one znaczne uszkodzenie transformatora. Może to pomóc w poprawie niezawodności i bezpieczeństwa układu elektrycznego.
Wydajność i efektywność
Wibracje mogą również wpływać na wydajność i efektywność transformatorów suchych. Nadmierne wibracje mogą powodować ruch uzwojeń, co może zwiększyć rezystancję i zmniejszyć sprawność transformatora. Dodatkowo wibracje mogą powodować nagrzewanie się rdzenia, co może również zmniejszać sprawność transformatora. Redukcja wibracji umożliwia poprawę wydajności i wydajności transformatora.
Konserwacja i oszczędności
Regularne monitorowanie drgań w transformatorach suchych może pomóc wczesnej identyfikacji potencjalnych problemów, co może zmniejszyć potrzebę kosztownych napraw i przestojów. Wykrywając i eliminując pierwotną przyczynę wibracji, możliwe jest przedłużenie żywotności transformatora i zmniejszenie ogólnych kosztów konserwacji.
Nasze produkty z zakresu suchych transformatorów i kontrola wibracji

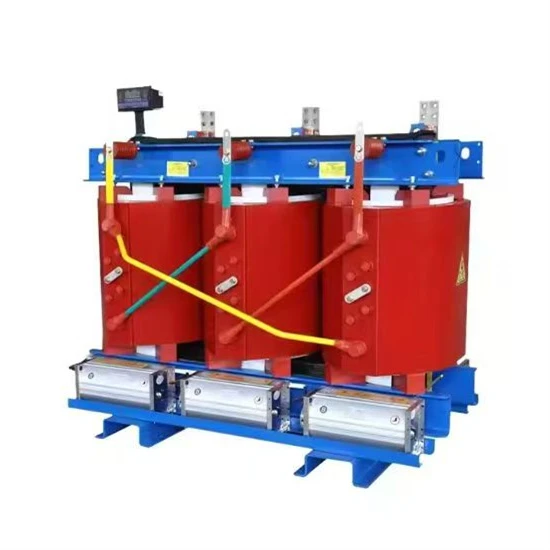

W naszej firmie oferujemy szeroką gamę transformatorów suchych, m.inTransformator suchy klasy SC(ZB)9 klasy 10kV,SCBH15 1600 kVA 10 kV/0,4 kV Energooszczędny suchy transformator ze stopu amorficznego, orazSGB 10 kV 500 kVA Ekologiczny, niekapsułkowany transformator suchy. Nasze transformatory są projektowane i produkowane przy użyciu najnowocześniejszych technologii i wysokiej jakości materiałów, aby zapewnić niski poziom wibracji i niezawodną pracę.
Stosujemy zaawansowane techniki projektowania, aby zminimalizować wibracje magnetyczne w naszych transformatorach. Nasze materiały rdzenia są starannie dobierane tak, aby miały niskie współczynniki magnetostrykcji, a konstrukcja rdzenia jest zoptymalizowana pod kątem zmniejszenia szczelin powietrznych pomiędzy warstwami. Dodatkowo stosujemy wysokiej jakości komponenty i rygorystyczne tolerancje produkcyjne, aby zapewnić, że nasze transformatory są stabilne mechanicznie i odporne na wibracje.
Oprócz naszych standardowych produktów oferujemy również rozwiązania dostosowane do indywidualnych potrzeb naszych klientów. Nasz zespół ekspertów może współpracować z Tobą w celu zaprojektowania i wyprodukowania transformatora suchego dostosowanego do Twojego zastosowania i wymagań.
Skontaktuj się z nami w sprawie zakupu transformatora suchego
Jeśli szukasz transformatora suchego, zapraszamy do kontaktu z nami w celu konsultacji. Nasz doświadczony zespół sprzedaży może dostarczyć szczegółowych informacji o naszych produktach, w tym o ich charakterystyce wibracji, wydajności i cenach. Możemy również pomóc w wyborze odpowiedniego transformatora do Twojego zastosowania i zapewnić dostosowane do Twoich potrzeb rozwiązanie, które spełni Twoje specyficzne potrzeby.
Nie pozwól, aby wibracje wpływały negatywnie na wydajność i niezawodność układu elektrycznego. Wybierz nasze transformatory suche, aby uzyskać niski poziom wibracji, wysoką wydajność i długotrwałą pracę. Skontaktuj się z nami już dziś, aby rozpocząć proces zakupu i zrobić pierwszy krok w kierunku bardziej niezawodnego i wydajnego systemu elektrycznego.
Referencje
- Grover, PK (2018). Inżynieria transformatorów: projektowanie, technologia i diagnostyka . CRC Prasa.
- Kundur, P. (1994). Stabilność i kontrola systemu zasilania. McGraw-Hill.
- Korporacja Elektryczna Westinghouse. (1982). Książka referencyjna dotycząca transmisji i dystrybucji energii elektrycznej. Korporacja Elektryczna Westinghouse.
