Dla każdego, kto zarządza siecią elektryczną, modernizuje zakład przemysłowy lub buduje centrum danych, sednem bezpieczeństwa i dystrybucji energii jest jedno pytanie:Co to jest rozdzielnica?Zrozumienie tego krytycznego sprzętu jest niezbędne nie tylko dla bezpieczeństwa elektrycznego, ale także dla podejmowania mądrych i opłacalnych decyzji zakupowych.
Jako liderProducent rozdzielnic z Chin, Gangheng Electric opracowało ten obszerny przewodnik, aby wyjaśnić, czym jest rozdzielnica, jak działa i w jaki sposób nabywcy B2B mogą zrównoważyć jakość i dostosowane ceny w przypadku zakupów z Chin.
Asortyment rozdzielnic wyprodukowanych przez fabrykę Gangheng Electric China
Co to jest rozdzielnica w systemach elektrycznych?
W najprostszym przypadkurozdzielnicato scentralizowany zbiór wyłączników, bezpieczników i przełączników (urządzeń przełączających obwody) używanych do ochrony, sterowania i izolowania sprzętu elektrycznego.
Kluczowa definicja:W systemie elektroenergetycznym rozdzielnica to połączenie elektrycznych rozłączników, bezpieczników lub wyłączników stosowanych do sterowania, ochrony i izolowania sprzętu elektrycznego. Odłącza-prąd sprzętu, aby umożliwić wykonanie pracy i usunięcie usterek w dalszej części procesu.
Rozdzielnice i zabezpieczenia: jak to działa
Rozdzielnica pełni funkcję zarówno „mózgu”, jak i „tarczy” sieci elektrycznej. Jego funkcje można podzielić na trzy podstawowe filary:
- Kontrola:Włączanie i wyłączanie obwodów w normalnych warunkach pracy w celu zarządzania przepływem mocy.
- Izolacja:Bezpieczne odłączenie określonych sekcji układu elektrycznego, aby zespoły konserwacyjne mogły pracować bez niebezpieczeństwa (kluczowe dlakonserwacja rozdzielnic).
- Ochrona:Automatyczne wykrywanie usterek elektrycznych (takich jak zwarcia lub przeciążenia) i przerywanie masowego przepływu prądu w ciągu milisekund, zanim zniszczy on drogie maszyny znajdujące się za urządzeniem.

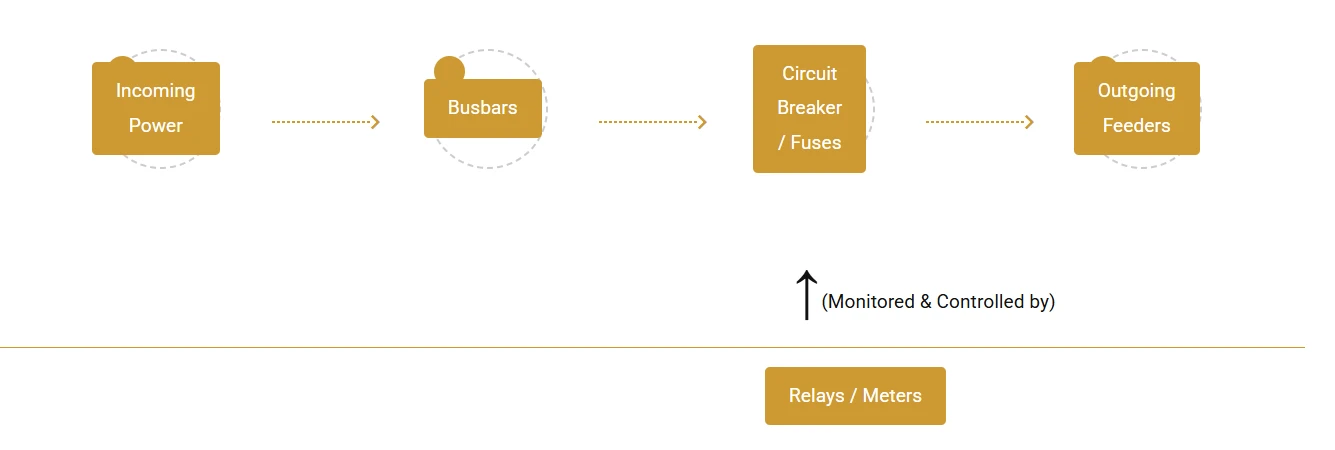

Co składa się na panel rozdzielnicy?
A panel rozdzielczylub szafka nie jest pojedynczym urządzeniem; jest to zaprojektowany zespół wielu-komponentów elektrycznych o wysokiej wydajności.
Rdzeńwyposażenie rozdzielniobejmuje:
- Wyłącznik automatyczny (CB):Podstawowe urządzenie zabezpieczające, które automatycznie odcina prąd w przypadku zwarcia.
- Szyny zbiorcze:Ciężkie przewodzące pręty miedziane lub aluminiowe, które rozprowadzają energię w panelu.
- Przekaźniki i instrumenty:Inteligentne urządzenia monitorujące prąd i napięcie, sygnalizujące zadziałanie wyłącznika w przypadku wykrycia anomalii.
- Rozłączniki/izolatory:Urządzenia używane do fizycznego otwierania obwodu w celu bezpiecznego wizualnego potwierdzenia podczas konserwacji.
Widok od wewnątrz panelu rozdzielnicy niskiego napięcia przedstawiający miedziane szyny zbiorcze i wyłączniki automatyczne
Kluczowe typy rozdzielnic
Rozdzielnice klasyfikuje się według poziomu napięcia, materiału izolacyjnego i konstrukcji fizycznej. Zrozumienie tych typów jest niezbędne do wyboru odpowiedniego dopasowania do Twojego projektu.
|
Klasyfikacja |
Zakres napięcia |
Typowy środek izolacyjny |
Podstawowy przypadek użycia |
|
Do 1 kV |
Medium powietrzne/stałe |
Budynki komercyjne, małe fabryki i dystrybucja mieszkaniowa. |
|
|
Średnie napięcie (MV) |
1 kV do 75 kV |
Powietrze (AIS) / Gaz (GIS) |
Podstacje, przemysł ciężki, elektrownie odnawialne i centra danych. |
|
Powyżej 75 kV |
Gaz (SF6) / Próżnia |
Sieci przesyłowe,-duże podstacje użyteczności publicznej. |
Koszt AIS a koszt GIS-Paradoks gęstości: który z nich pozwala zaoszczędzić miliony?
Z większości podręczników wynika, że rozdzielnice-z izolacją powietrzną (AIS) są tanie, a rozdzielnice z izolacją-gazową (GIS) są drogie. Jako producent musimy Ci powiedzieć:jest to iluzja-na poziomie powierzchni.
Aby dokonać właściwego wyboru, należy obliczyćCałkowity koszt powierzchni:
- Zabieranie ziemi:AIS opiera się na prześwicie powietrznym, wymagającym ogromnegopomieszczenie rozdzielni. Jeśli budujesz centrum danych we Frankfurcie, Tokio lub Nowym Jorku, koszt nieruchomości utrzymania systemu AIS może z łatwością przekroczyć cenę samego sprzętu.
- Kara za surowe środowisko:Jeśli Twój projekt znajduje się w pobliżu obszaru przybrzeżnego (duże zasolenie) lub pustyni (silny pył), panel AIS będzie wymagał-częstotliwości i kosztownej konserwacji. Natomiast GIS jest całkowicie uszczelniony SF6 lub-ekologicznym gazem, dzięki czemu jest praktycznie bezobsługowy-przez 20 lat.
Macierz decyzyjna:
| Parametr projektu | Wybierz AIS, jeśli... | Wybierz GIS, jeśli... |
| Koszt gruntu/przestrzeni | Niski (podstacje wiejskie, przestronne obszary zewnętrzne) | Wysoka (ośrodki miejskie, morska energetyka wiatrowa, podziemne podstacje) |
| Środowisko | Czysto, w pomieszczeniu,-kontrolowana temperatura | Wybrzeże, zakłady chemiczne, wysoka wilgotność, pustynny pył |
| Budżet z góry | Ściśle ograniczone | Elastyczny (priorytetem są niskie 20-letnie koszty operacyjne) |
Do czego służy rozdzielnica? Kluczowe aplikacje
W zależności od miejsca instalacji, konstrukcja, przekaźniki ochronne i specyfikacje rozdzielnicy będą się różnić.
1. Co to jest rozdzielnica w podstacji?
W podstacjach użyteczności publicznej rozdzielnica pełni funkcję strażnika między liniami przesyłowymi a lokalną dystrybucją. Bezpiecznie obniża wysokie napięcia, monitoruje stabilność sieci i izoluje segmenty przesyłowe podczas konserwacji sieci lub uderzeń pioruna.
2. Czym jest rozdzielnica w centrum danych?
W przypadku centrów danych przestoje nie wchodzą w grę. Przełączniki centrum danych skupiają się naredundancja i szybkie przełączanie. Musi bezproblemowo integrować się z zasilaczami UPS i zapasowymi generatorami diesla, chroniąc bardzo wrażliwe serwery przed mikroskopijnymi spadkami i skokami napięcia.
3. Produkcja przemysłowa
W zakładach produkcyjnych ciężkie maszyny generują ogromne-prądy rozruchowe. Rozdzielnica jest dostosowana do obsługi obciążeń o wysokiej indukcyjności, zapobiegając wyłączeniu całej linii montażowej przez lokalne awarie.
Testowanie i konserwacja rozdzielnic: zapewnienie niezawodności
Kupno rozdzielnicy to inwestycja-długoterminowa. Aby mieć pewność, że będzie działać bezbłędnie przez 20–30 lat, należy przestrzegać rygorystycznych protokołów testów i konserwacji.
Rola testowania rozdzielnic
Zanim jakikolwiek panel opuści aprodukcja rozdzielnicobiekt musi przejść rygorystyczne testy fabryczne:
Testy typu:Wykonywane na projektach prototypów w celu sprawdzenia zgodności z międzynarodowymi normami, takimi jak IEC 62271 (obejmującymi-wytrzymałość na zwarcia, wzrost temperatury i poziomy izolacji).
Rutynowe testy:Przeprowadzane na każdym wyprodukowanym urządzeniu, łącznie z testami dielektrycznymi, testami napięcia w obwodach sterujących i testami działania mechanicznego.
Konserwacja nowoczesnych rozdzielnic
Tradycyjna konserwacja polegała na zamykaniu systemów według ustalonego harmonogramu kalendarzowego. Dziś branża zmierza w kierunkuStan-Konserwacja oparta na stanie (CBM). Integrując czujniki termiczne i urządzenia monitorujące IoT wewnątrz szafy, operatorzy mogą wykrywać „gorące punkty” lub wyładowania niezupełne w czasie rzeczywistym-, zapobiegając awariom, zanim one wystąpią.
Przyszłość rozdzielnic: inteligentne sieci i wycofywanie się-z technologii SF6
Branża rozdzielnic przechodzi największą rewolucję od 50 lat, napędzaną przez dwie globalne siły:CyfryzacjaIDekarbonizacja.
- IoT-Inteligentne przełączniki z obsługą:Dawno minęły czasy ręcznych, ślepych inspekcji. Nowoczesna rozdzielnica jest wyposażona w bezkontaktowe-podczerwone czujniki temperatury na złączach szyn zbiorczych oraz czujniki wyładowań niezupełnych (PD) online. Czujniki te przekazują dane bezpośrednio do systemu SCADA, przewidując potencjalne awarie izolacji na kilka dni przed ich wystąpieniem.
- Zielona transformacja (SF6-Bezpłatny):Sześciofluorek siarki (SF6) jest silnym gazem cieplarnianym. Na całym świecie sieci wycofują się z tego rozwiązania. W Gangheng Electric aktywnie się rozwijamy i dostarczamyRozdzielnica w izolacji stałej (SIS)i rozdzielnice-izolowane suchym powietrzem, które pomogą przedsiębiorstwom użyteczności publicznej osiągnąć cele-zero netto ESG bez poświęcania wydajności elektrycznej.
Profesjonalny inżynier i zakład produkcyjny rozdzielnic w Gangheng Electric
Zaopatrzenie w Chinach: jak zrównoważyć indywidualną cenę z jakością-światowej klasy
Wielu międzynarodowych menedżerów ds. zakupów zmaga się ze wspólnym dylematem:Jak uzyskać dostęp do konkurencyjnych cen dostawców z Chin, nie rezygnując przy tym z rygorystycznych norm bezpieczeństwa naszych lokalnych sieci?
Pułapka „taniej chińskiej rozdzielnicy”: czego nie powiedzą dostawcy-za-radarem
Podczas wyszukiwaniaChińscy producenci rozdzielnic, otrzymasz wyceny różniące się aż o 40%. Dlaczego?
Jako fabryka o ugruntowanej pozycji, Gangheng Electric chce przedstawić trzy najczęstsze-skróty dotyczące ograniczania kosztów stosowane przez dostawców-z niższej półki, które zagrażają bezpieczeństwu sieci:
- Szyny zbiorcze z miedzi-aluminiowej (CCA):Niektórzy dostawcy zastępują szyny zbiorcze wykonane w 100% z czystej miedzi aluminium-pokrytym miedzią, aby zaoszczędzić na surowcach. Chociaż z zewnątrz wygląda identycznie, CCA ma niższą przewodność, co prowadzi do nadmiernego gromadzenia się ciepła i wysokiego ryzyka pożaru pod dużym obciążeniem.
- Niemarkowe lub sklonowane wyłączniki automatyczne:Sercem rozdzielnicy jest wyłącznik próżniowy (VCB). Nisko-kosztowe oferty często zawierają sklonowane, niecertyfikowane VCB. W Gangheng używamy wyłącznie oryginalnych,-przetestowanych wyłączników (lub na życzenie integrujemy światowej-klasy marek, takich jak ABB czy Schneider), aby zapewnić czas przerwania-zwarć poniżej 50 milisekund.
- Cienkie blachy stalowe:Standardowe szafy-średniego napięcia wymagają blach aluminiowych-cynkowanych o grubości co najmniej 2,0 mm, aby wytrzymać podmuchy łuku wewnętrznego. Obcięcie tego do 1,5 mm pozwala zaoszczędzić wagę metalu, ale powoduje, że obudowa staje się zagrożeniem dla bezpieczeństwa w przypadku wystąpienia usterki wewnętrznej.
Na Elektryczny Gangheng, wypełniamy tę lukę, koncentrując się na trzech kluczowych filarach produkcji:
1. Surowa certyfikacja i zgodność
Niższa cena nigdy nie powinna oznaczać niższych standardów. W przypadku zaopatrywania się w Chinach należy zawsze sprawdzać, czy producent przestrzega międzynarodowych standardów. Asortyment rozdzielnic Gangheng Electric posiada certyfikatyISO9001, CE, INormy IEC, zapewniając, że Twój sprzęt spełnia identyczne kryteria wydajności jak te produkowane w Europie i Ameryce Północnej.
2. Inżynieria dostosowawcza (niestandardowa cena rozdzielnicy)
Gotowe-rozwiązania-rzadko odpowiadają złożonym potrzebom przemysłowym lub podstacyjnym. Jako bezpośrednia fabryka oferujemy konfiguracje dostosowane do indywidualnych potrzeb:
Wymiary niestandardowe, aby pasowały ciasnopomieszczenia rozdzielni.
Konkretne komponenty-znanych na całym świecie marek (np. komponenty ABB, Schneider czy Siemens zintegrowane z naszymi konstrukcjami).
Obudowy adaptacyjne przeznaczone do trudnych warunków środowiskowych (duże wysokości, duża wilgotność lub zasolenie wybrzeża).
3. Zaleta całkowitego kosztu posiadania (TCO).
Zaopatrywanie się bezpośrednio w fabryce w Chinach eliminuje pośredników, zapewniając dostęp doceny fabryczne-bezpośrednie. Jednak projektujemy również z myślą o konserwacji. Wykorzystując najwyższej jakości izolację szyn zbiorczych i solidne blokady mechaniczne, zmniejszamy przyszłe koszty ogólne konserwacji,-zapewniając, że długoterminowe-koszty operacyjne pozostaną wyjątkowo niskie.
Zdalny audyt w 3 krokach: jak rozpoznać oryginalną fabrykę rozdzielnic od firmy handlowej
Wielu „dostawców” internetowych to w rzeczywistości firmy handlowe o zerowych możliwościach inżynieryjnych. Przy zakupie rozdzielnic wysokiego-lub średniego-napięcia błąd może opóźnić projekt o miesiące.
Oto, jak możesz przeprowadzić audyt chińskiego producenta rozdzielnic w swoim biurze:
- Krok 1: Poproś o „Raport z testu typu” (nie tylko certyfikaty ISO):Prawdziwy producent musi posiadać raporty z testów typu z wiarygodnych-laboratoriów zewnętrznych (takich jak KEMA lub CNAS). Jeśli dostawca waha się, czy je udostępnić, oznacza to, że nie jest właścicielem technologii.
- Krok 2: Poproś o „Przegląd wideo na żywo” obszaru testowego:Każda prawdziwa fabryka rozdzielnic musi mieć wydzielone-specjalne stanowisko do testowania wysokiego napięcia (z generatorami napięcia impulsowego i sprzętem do testowania wyładowań niezupełnych). Poproś ich o wykonanie krótkiej rozmowy wideo pokazującej ten sprzęt w akcji.
- Krok 3: Sprawdź możliwości inżynieryjne dostosowywania:Zapytaj ich,„Czy można zintegrować konkretny przekaźnik ochronny (np. Schweitzer Engineering Laboratories - SEL lub Woodward) z panelem?”Firma handlowa będzie miała trudności z odpowiedzią, podczas gdy zespół inżynierów fabryki natychmiast poprosi o schemat jedno-liniowy (SLD) w celu sprawdzenia zgodności.
Współpracuj z Gangheng Electric
Projektujesz nową sieć dystrybucji energii lub modernizujesz istniejącą podstację? Wybór odpowiedniej rozdzielnicy ma kluczowe znaczenie dla bezpieczeństwa, zgodności i efektywności budżetowej.
Jako zaufanyChiny Producent i dostawca rozdzielnic, Gangheng Electric jest gotowa Ci pomóc. Skontaktuj się z naszym zespołem inżynierów już dziś, aby omówić specyfikacje techniczne,poproś o indywidualną wycenęlub umów się na wirtualną wycieczkę po naszym-najnowocześniejszym--zakładzie produkcyjnym i testowym.
